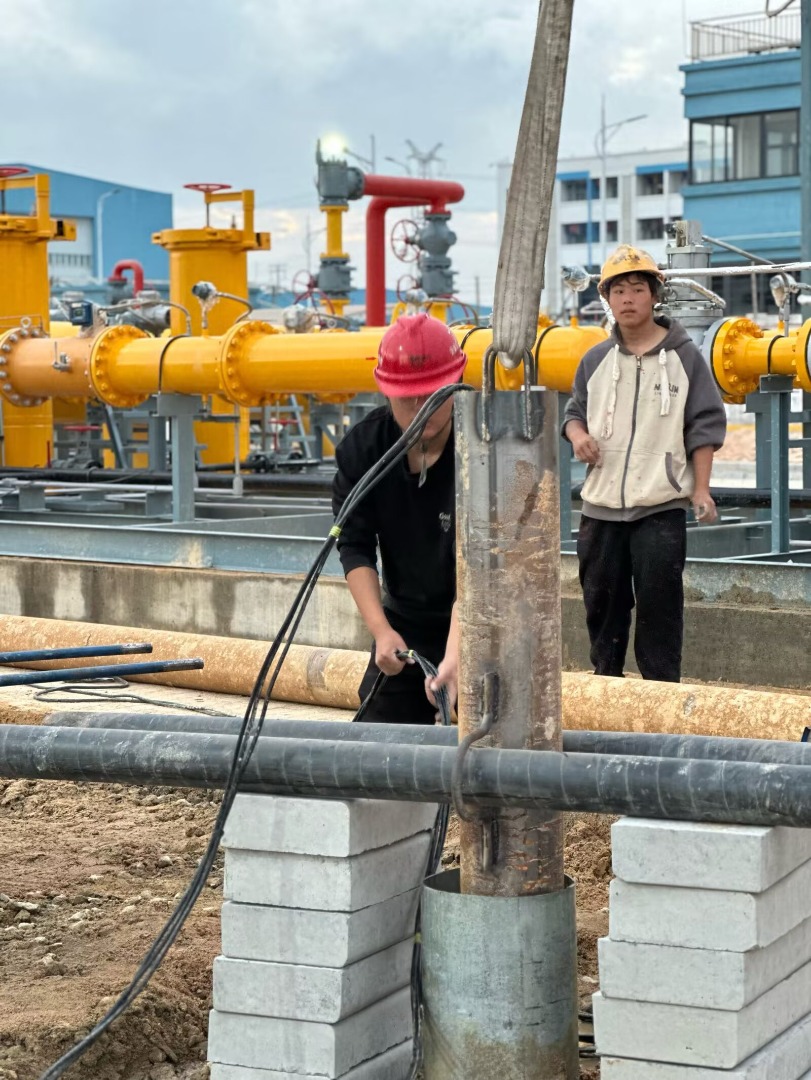

平原地区长输管道外加电流保护站间距规划，核心是以 “量化核算为基础、分场景优化为核心、效果验证为闭环” ，在满足全线有效保护（无欠 / 过保护）的前提下最小化工程与运维成本，具体可按 “核心原则 + 关键影响因素 + 量化规划步骤 + 优化策略” 四步落地：一、核心规划原则（底线要求）保护效果达标：全线管道极化电位需符合 GB/T 21448-2017 （碳钢：-0.85V~-1.2V CSE），端点无欠保护（＞-0.85V）、近站无过保护（＜-1.2V，高强度钢更严格）；成本最优：减少保护站数量（降低设备 / 施工 / 占地成本），但预留 1.2~1.5 倍电流冗余（应对防腐层老化）；运维便捷：保护站靠近公路与电源（优先 10kV 工业电，偏远区配光伏 + 储能），避免选址偏远推高运维成本。二、关键影响因素（决定间距上限）土壤电阻率（ρ）：平原核心影响因素低阻（ρ≤100Ω・m，如湿地、农田）：电流传导效率高，单站覆盖半径 20~30km；中阻（100~300Ω・m，如壤土）：15~25km； 高阻（ρ≥300Ω・m，如砂土、干旱区）：10~15km。管道防腐层质量：优质层（3PE/FBE，破损率≤0.1%）：电流需求小，间距取上限；普通 / 老旧层（沥青 / 破损率＞1%）：电流需求翻倍，间距缩短 30%~50%。设备输出能力：常规 50A 恒电位仪（有效输出 40A）：适配 DN1000 3PE 管道，中阻土壤覆盖 20km；100A 恒电位仪：可覆盖 30km（低阻土壤），但成本比 50A 高 40%~60%。三、量化规划步骤（工程实操）算单公里电流需求：I₁=J×S（J = 保护电流密度：3PE 取 0.05~0.1mA/m²，S=π×D×1000，D 为管道外径）；例：DN1000 管道（D=1.016m），I₁=0.08×3.14×1.016×1000≈255mA/km。算理论保护半径：R₀=（I_eff/I₁）/2（I_eff = 恒电位仪有效输出 = 额定值 ×0.8）；例：50A 恒电位仪（I_eff=40A），R₀=（40/0.255）/2≈78.4km（理想值）。按土壤电阻率修正：实际半径 R=R₀×k（k = 修正系数：低阻 0.3~0.4，中阻 0.2~0.3，高阻 0.1~0.2）；例：ρ=200Ω・m（k=0.25），R=78.4×0.25≈20km（工程取整）。电位验证：通过 CIPS 检测或仿真，确认端点电位≥-0.85V，不达标则缩小间距 / 增大电流。四、优化策略（平衡效果与成本）分区域差异化规划：低阻段（25~30km）配浅埋阳极（低成本），高阻段（10~15km）或 “主站 + 中间馈电点”（小型恒电位仪，降投资）；阳极地床适配：浅埋阳极（接地电阻≤5Ω）用于中低阻土壤（成本低），深井阳极（50~100m 深）用于高阻土壤（扩大覆盖 20%）；结合管道阀室布局：保护站与阀室同址（减少占地 / 电源接入成本），避开绝缘接头（间距≥1km，防电流泄漏）；后期动态调整：新管道投运 1~2 年通过 CIPS 排查盲区，老化管道可拆分原有间距（如 25km 拆为 15km）。
|
