[原创] 乙烯基树脂玻璃钢发粘不干原因及解决办法

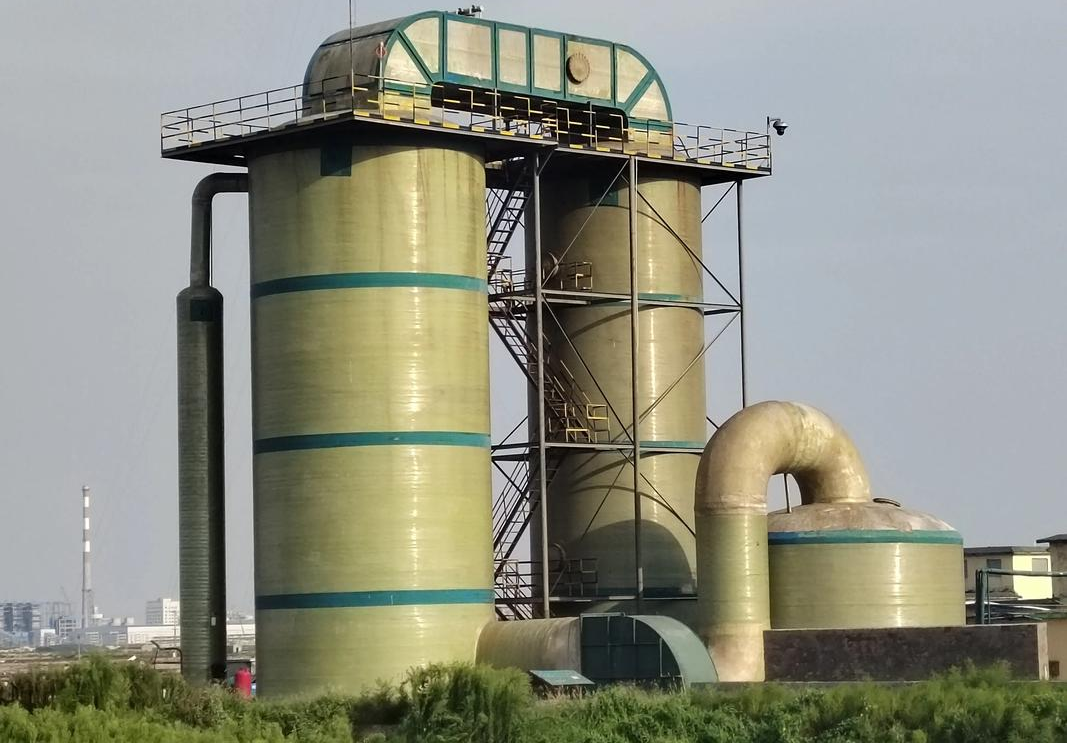

在化工、环保、脱硫脱硝、冶金酸洗、污水处理等重防腐工业场景中，乙烯基树脂玻璃钢（FRP）是公认的“防腐主力军”。其凭借优异的耐酸碱、耐溶剂、耐高温、抗渗透性能，可以完美适配强酸、强碱、高腐蚀、高湿度的恶劣工况环境，广泛用于设备内衬、池体防腐、地坪防渗、烟道防腐等关键部位，是工业设备长效防腐、延长设备使用寿命、降低运维成本的核心工艺。




相较于普通环氧树脂、不饱和聚酯树脂玻璃钢，乙烯基树脂玻璃钢优势极为突出：固化后致密性高、黏结强度强、耐老化性能优异，在正常规范施工的前提下，防腐使用寿命可达8-15年，能够极大地减少企业频繁返修、设备腐蚀渗漏、停产检修造成的损失，是重防腐领域性价比和稳定性兼具的重要工艺，也是工业重防腐工程中应用最普遍，最经典的基体保护结构材料。

但是在一线重防腐施工中，再好的材料也怕“施工翻车”。乙烯基树脂玻璃钢对施工环境、配料比例、操作工艺、固化条件要求极高，稍有疏忽就会出现各类质量缺陷。常见问题包含层间脱层、气泡针孔、开裂起壳、厚度不均、表面发白等，而其中发生率最高、返工成本最高、最容易被忽视的，就是固化后表面发粘、内部不干、长期软黏不固化的问题。




很多施工班组常遇到这种情况：乙烯基树脂玻璃钢施工完常温放置24小时后，玻璃钢表面依然黏手、按压留痕，局部发软不干，甚至数天都无法完全固化硬化的现象。这个问题看似只是表面瑕疵，实则会直接摧毁整个防腐层的防护性能，给工程项目埋下重大隐患。针对这种现象，笔者根据长期重防腐施工经验，参照相关施工技术参数，逐一拆解乙烯基树脂玻璃钢发粘不干的危害、核心成因、预防方案及事后补救措施，尽可能地为一线施工人员提质增效、规避返工损失提供可以实操的引导，确保乙烯基树脂玻璃钢整体效果和质量。
玻璃钢发粘不干的核心危害，绝非“表面小事”。不少施工人员误以为表面发粘只是外观问题，后期自然风干即可，实则认知误区极大。在重防腐工程中，乙烯基玻璃钢固化不完全、发粘不干，属于严重质量缺陷，带来的连锁危害不可逆：



1.防腐性能彻底失效。未完全固化的树脂分子交联不充分，结构疏松多孔，致密性大幅下降。腐蚀介质（酸碱废水、有机溶剂、烟气腐蚀物）会快速渗透防腐层，直接侵蚀基层混凝土、钢材，造成设备锈蚀、池体渗漏，短时间内出现防腐失效。

2.层间黏结失效、起壳脱层。发粘的表层无法形成稳定硬质结构，后续铺贴面层、涂刷面漆时，层间粘结力不足，极易出现分层、起皮、脱落，整体防腐结构直接报废。

3.沾染杂质、滋生隐患。粘性表面极易吸附灰尘、水汽、油污、杂物，长期潮湿环境下会滋生霉菌、析出树脂残留，造成表面发黑、发软、局部烂层，加速防腐层破损。

4.工程验收不合格、高额返工损失。所有重防腐工程验收均要求玻璃钢表面干燥、坚硬、无粘手感、固化完全。发粘不干问题会直接导致验收失败，需要铲除重做，不仅浪费树脂、玻纤布等原材料，还会延误工期、增加人工成本，严重时还会产生工程违约损失。

5.后期安全风险突出。未固化的玻璃钢层强度极低，受力后易开裂破损，在储罐、烟道、高空设备等应用领域下，可能出现防腐层脱落坠落，引发安全事故。

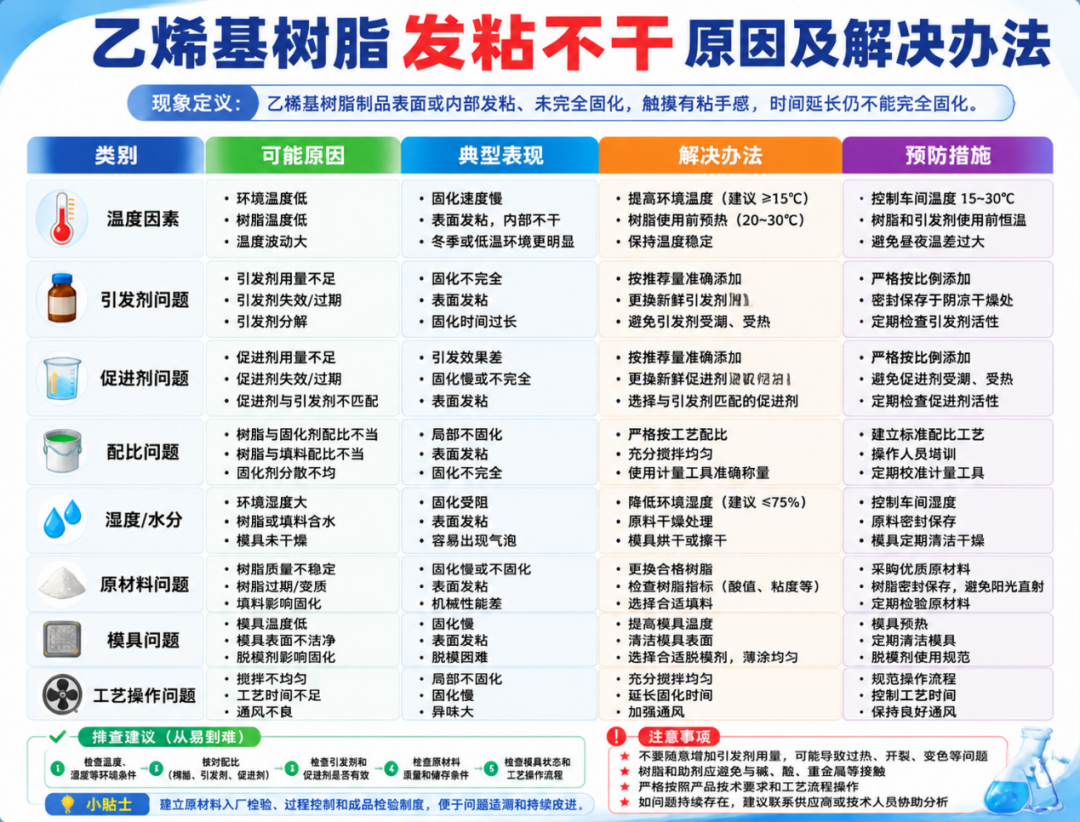

乙烯基树脂属于厌氧固化反应体系，固化过程依赖固化剂、促进剂的配比反应，且极易受氧气、温湿度、原料状态、施工操作影响。乙烯基树脂玻璃钢发粘不干的核心本质就是：树脂交联反应不完全、固化终止、反应不彻底，具体原因如下：
1.环境因素：温湿度超标，固化反应受阻（最常见原因）。乙烯基树脂施工有严格的环境参数标准，最佳施工温度18-28℃，环境相对湿度≤85%，基层表面必须干燥无凝水。温度影响，当环境温度＜15℃时，树脂固化反应速度大幅放缓；温度＜10℃时，固化基本停滞，24小时无法表干，持续发软发粘。冬季低温施工未做加温保温，是北方工地发粘不干的首要原因。湿度影响，空气湿度过高、墙面地面有凝水、雨天施工，水汽会混入树脂体系，破坏固化反应平衡，导致树脂无法完全交联，形成永久性粘层。同时，通风过强、风口直吹施工面，会加速树脂中苯乙烯单体挥发，降低交联活性，造成表层永久发粘。
2.配料失误：固化剂、促进剂配比失衡（人为核心失误）。重防腐专用乙烯基树脂标准配比为，树脂:固化剂（MEKP）=100:1.5-2.5（重量比），促进剂严格配套厂家专用产品，禁止随意混用。固化剂添加不足，低于1.5%配比时，反应引发剂不足，树脂无法充分交联，固化不完全，整体发软发粘；固化剂过量＞3%，会出现快速凝胶、假干现象，表层结皮、内部不干，后期极易起泡脱层。配比操作不规范，很多工地凭经验目测加料，不使用电子秤精准称量，搅拌不均匀，局部料区固化剂缺失，出现局部发粘、局部固化的差异化缺陷。同时，固化剂、促进剂顺序颠倒、提前混合，会导致反应失效，彻底无法固化。
3.原料与配方问题：树脂、添加剂使用不当。一是氧气阻聚效应，乙烯基树脂表层直接接触空气时，空气中的氧气会抑制树脂表面交联反应，这是表层单独发粘的专属原因。未添加专用蜡液（气干剂）的普通乙烯基树脂，面层必然无法完全干透，仅内部固化、表层粘手。行业标准为面层施工必须添加0.02%气干蜡液，隔绝空气阻断阻聚作用。二是原料变质失效，树脂开盖后长期敞口存放，苯乙烯单体大量挥发，树脂活性下降；固化剂、促进剂过期、受潮、稀释失效，引发反应能力丧失；树脂储存温度过高，提前自聚变质，均会导致固化失败、发粘不干。三是稀释剂过量，为调节粘度盲目添加稀释剂，添加量超过树脂总量5%，会稀释树脂有效成分，破坏交联体系，导致固化速度变慢、固化强度不足、表面持续发粘。
4.施工工艺不规范：工序操作漏洞。玻纤布铺贴问题，玻纤布层数过多、单次涂刷树脂过厚，涂层厚度超过1.5mm/遍，会导致表层快速凝胶、内部散热不畅，固化反应不彻底，出现外干内粘；铺贴时气泡未赶净、树脂浸润不足，局部缺料干料，也会造成局部固化不良、发粘发软。施工间隔不当，多层铺贴施工中，间隔时间过长，前一层树脂完全固化后再铺贴下一层，层间无活性反应，粘结失效且表层易粘；间隔过短，下层未凝胶就覆盖面层，内部反应不完全，残留粘性层。
5.养护条件缺失：固化养护不到位。乙烯基树脂玻璃钢固化需要完整养护周期，常温25℃下，表干24小时，完全固化72小时。很多工地施工完成后立即通风、洒水、淋雨，或提前受力、踩踏、涂刷面漆，直接打断固化反应，导致表层永久发粘、固化不彻底。低温环境下未延长养护时间，也是常见失误。



通过以上分析，施工人员在实际操作过程中就可以有针对性的控制和避免玻璃钢发粘不干现象的发生。大量应用案例实践证明重防腐施工的核心原则是预防大于补救，如何从根源上杜绝乙烯基树脂玻璃钢发粘不干的缺陷？根据各类工业重防腐场景，可以采取以下预防措施：
1.严控施工环境，锁定标准温湿度。严格遵循施工参数，环境温度稳定在18-28℃，相对湿度≤85%，基层无凝水、无潮湿。低温冬季施工，需搭建保温棚、开启取暖设备，保证施工及养护全程温度≥15℃；阴雨、大雾、高湿天气立即停工，禁止露天、风口位置施工。施工区域做好挡风处理，避免强风直吹施工面，减少苯乙烯挥发。
2.标准化配料，杜绝配比失误。全程采用电子秤精准称量，严格执行100:1.5-2.5树脂固化剂配比，根据温度微调，高温25-28℃取1.5%-2%低配比，低温15-18℃取2%-2.5%高配比，提升反应效率。
配料顺序严格遵守，树脂→促进剂→搅拌均匀→固化剂→再次充分搅拌3-5分钟，杜绝顺序颠倒、局部搅拌不均。单次配料量不宜过大，随配随用，避免超时凝胶失效，配料后使用时长不超过20分钟。
3.规范原料使用，优化面层配方。面层施工必须添加专用气干液，添加量控制在0.02%，彻底解决氧气阻聚发粘问题；禁止过量添加稀释剂，稀释剂用量严格≤5%。原料按需开盖，开盖后及时密封，禁止长期敞口存放，杜绝苯乙烯挥发、树脂失活；使用有效期内的固化剂、促进剂，变质原料坚决淘汰。

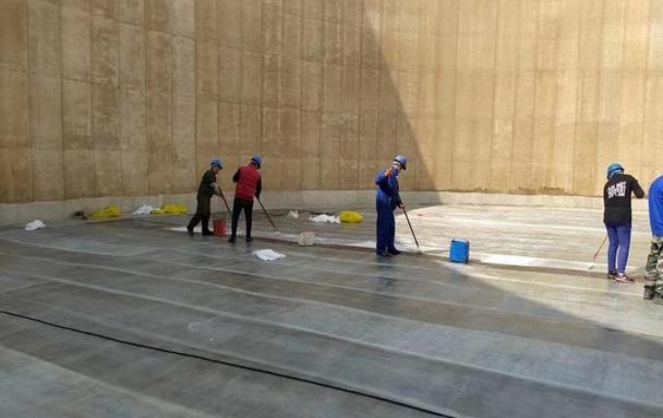

4.规范铺贴工艺，严控施工厚度与间隔。单次树脂涂刷厚度≤1.5mm，多层薄涂代替厚涂，保证内外同步固化；玻纤布铺贴必须充分浸润、彻底赶泡，无干区、无留白。多层施工间隔遵循标准，常温25℃下，每层间隔4-6小时，待表层凝胶不粘手后再铺贴下一层，既保证层间粘结力，又避免内部固化不完全。
5.强化固化养护，保障反应完全。施工完成后，封闭施工区域，禁止通风直吹、洒水、淋雨、踩踏受力。常温养护72小时，低温环境延长至5-7天，确保树脂充分交联固化。养护期间做好防尘、防水、防潮保护，杜绝外界因素干扰固化反应。

通过上述严格的预防措施，就可以大大的减少乙烯基树脂玻璃钢发粘不干质量缺陷的发生，对于已经发粘不干的玻璃钢可以根据现场具体缺陷问题进行二次固化修复，最大限度降低返工损失，具体方法如下：
1.轻微表层发粘（仅表面粘手、内部坚硬）。这是典型的氧气阻聚导致的表层固化不良，内部交联已完成。处理方式，清理表面灰尘、油污、杂质，采用专用乙烯基气干面漆，按标准配比添加固化剂、蜡液，薄刷1-2遍。面漆隔绝空气后，表层会快速完成二次固化，24小时即可干透硬化，不影响整体防腐性能，无需铲除基层。
2.中度发软发粘（表层+浅层不干、整体偏软）。多为固化剂不足、湿度偏高、养护不当导致浅层反应不完全，处理步骤为，打磨表层粘性软层，去除未固化树脂、浮渣，露出坚硬基层；清理粉尘后，涂刷一遍高活性乙烯基底漆，补充反应活性；待底漆凝胶后，铺贴一层薄玻纤布或涂刷两道气干面漆，封闭修复。修复后封闭养护72小时，可完全固化达标。
3.严重不干发粘（整体发软、长期不固化、按压凹陷）。多为配比严重失误、原料失效、低温高湿全程施工导致，整体树脂交联失败。此类缺陷无法简单修补，需彻底铲除全部未固化玻璃钢层，打磨清理基层，确保基层干燥洁净后，重新按标准工艺配料、铺贴、养护。虽返工成本较高，但可彻底杜绝后期防腐失效隐患，是唯一稳妥方案。
4.局部点状、片状发粘。精准切割、打磨局部缺陷区域，边缘打磨顺滑，清理干净粉尘杂质；局部补涂树脂、铺贴玻纤布，面层添加气干蜡液，局部封闭养护，针对性修复，避免大面积返工，节约成本。

总之，乙烯基树脂玻璃钢发粘不干的核心原因集中在温湿度不达标、配比失衡、氧气阻聚、原料失效、施工养护不规范五大方面；其主要危害就是导致防腐层失效、分层脱落、发生安全隐患及高额返工损失；施工时必须牢记“提前防控为主、精准补救为辅”，才能杜绝乙烯基树脂玻璃钢不干发粘质量缺陷的发生，对于已经形成质量缺陷的乙烯基树脂玻璃钢，想方设法尽量减少损失，施工人员应该积极采取科学的补救技术和处理方法，遵循的原则为：轻微缺陷面漆修复、中度缺陷打磨修补、严重缺陷铲除重做。



笔者认为乙烯基树脂玻璃钢作为重防腐工程的核心工艺，材料性能本身完全能够满足工业长效防腐需求，绝大多数质量问题均源于施工细节管控缺失。重防腐工程无小事，每一次配比失误、环境忽视、养护疏漏，都会变成后期设备渗漏、防腐失效、停工返修的重大损失。笔者也再次提醒广大重防腐施工人员和相关技术人员，施工过程中必须强化乙烯基玻璃钢施工全过程质量管理，严格把控环境参数、配料标准、施工工艺、固化养护四大核心环节，彻底杜绝乙烯基树脂玻璃钢发粘不干、脱层起泡等质量缺陷发生，最大化发挥乙烯基树脂玻璃钢的防腐优势，降低企业运维成本，为工业生产安全、设备长效稳定运行筑牢防腐防线。
